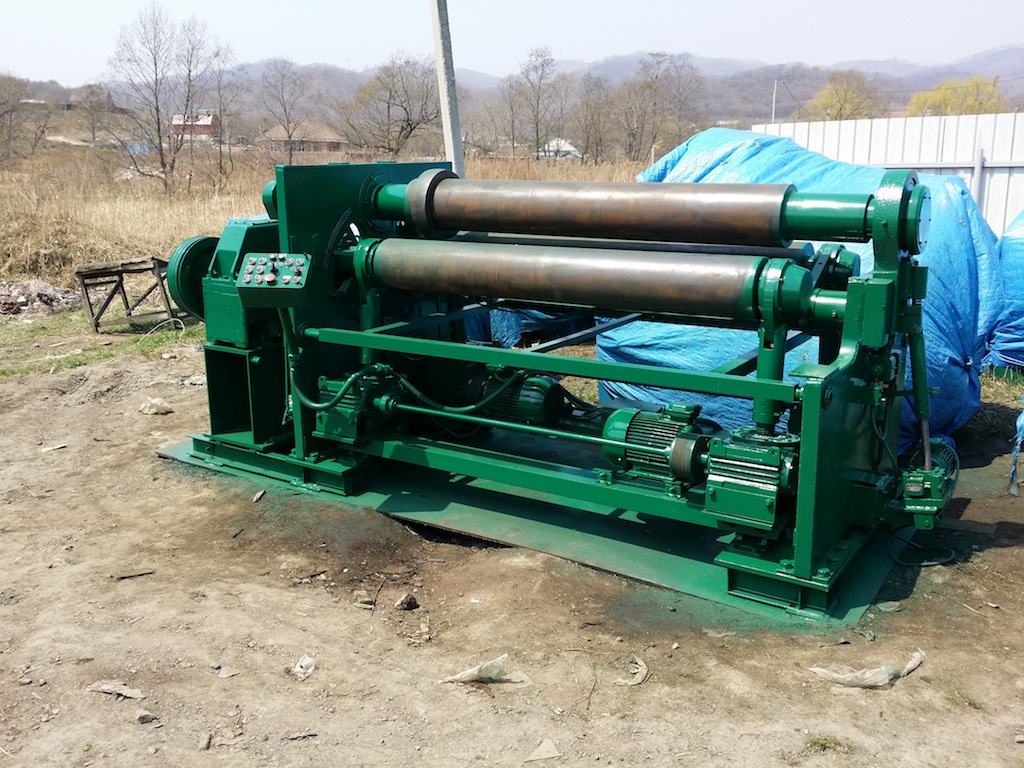

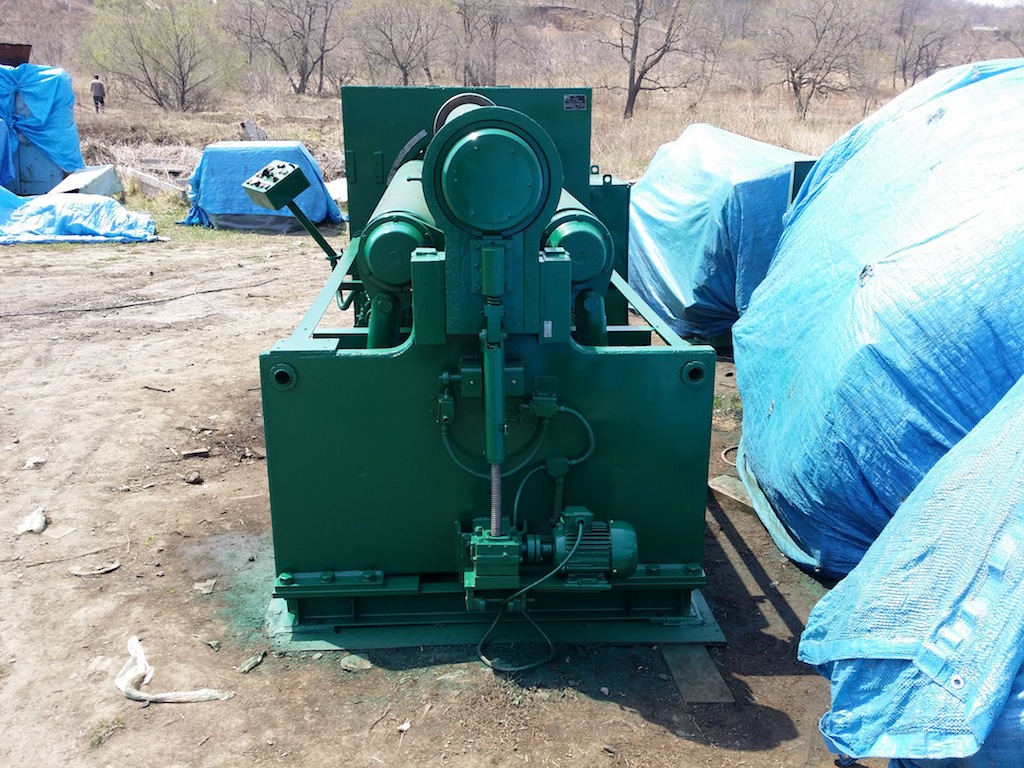

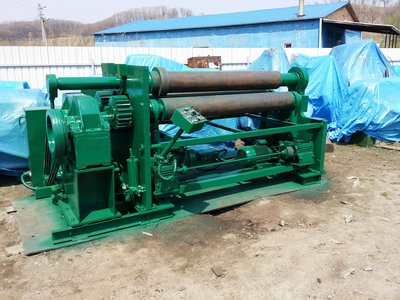

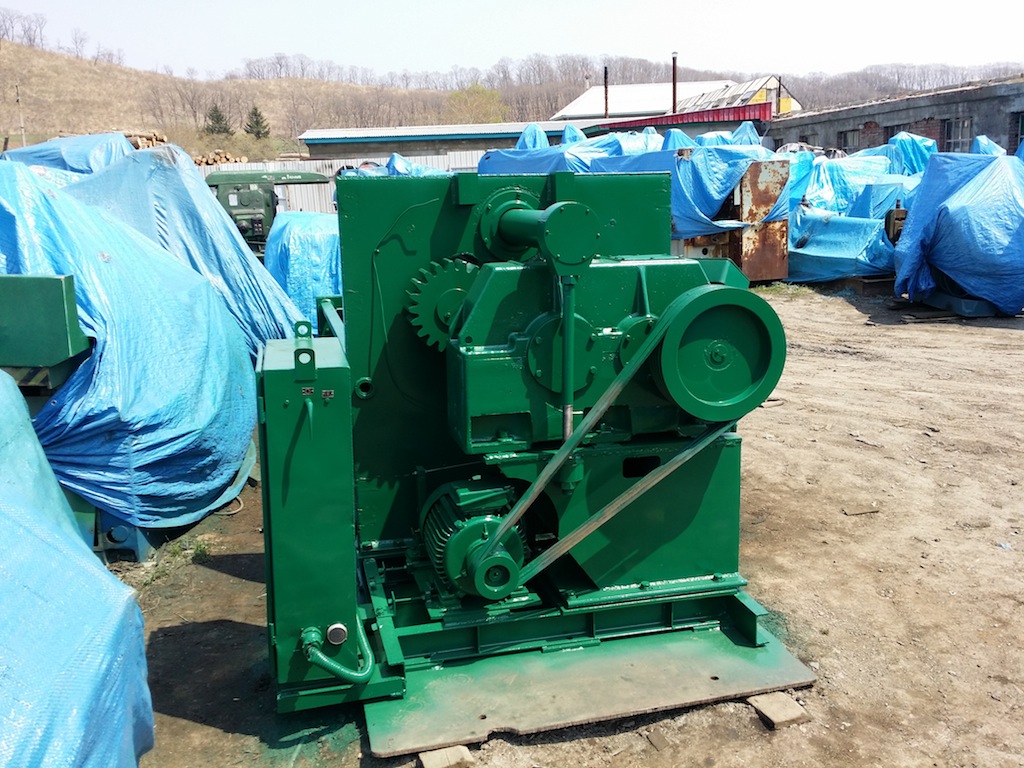

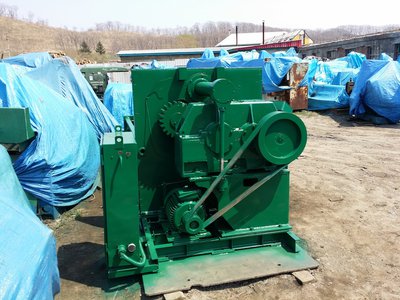

Продам Вальцы ИБ 2222, ИБ 2220Б с подвижными боковыми валками
Завод КПО им. 8-Летия Октября (г. Славгород)

Продам Вальцы И2222Б,Тираспольский завод литейных машин им С.М.Кирова.

Продам Вальцы четырёх валковые СТД-14

Принцип работы на вальцах ИБ 2222, ИБ 2220Б заключается в гибке-прокатке листовых заготовок в валках машины. Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание боковых валков.

Технические параметры ИБ 2222:
Наибольшая ширина изгибаемого листа, мм 2000
Наибольшая толщина изгибаемого листа, мм
при гибке 16
при подгибке 12
Наименьший радиус гибки, мм 240
Скорость гибки нерегулируемая, мм/мин 7.5
Диаметр верхнего валка, мм 270
Удельный расход эл.энергии, кВт/ч 9,19
Привод машины электрический
Габаритные размеры , мм
слева направо 4040
спереди назад 1700
высота над уровнем пола 1700
Масса кг 7200

Технические характеристики ИБ 2220Б
• Наибольшая ширина изгибаемого листа, мм 2000
• Наибольшая толщина изгибаемого листа, мм
• при гибке 10
• при подгибке 8
• Наименьший радиус гибки, мм 180
• Скорость гибки нерегулируемая, мм/мин 7.46
• Диаметр верхнего валка, мм 215
• Привод машины электрический
• Габаритные размеры (без механизации), мм
• слева направо 3940
• спереди назад 1350
• высота над уровнем пола 1510
• Масса машины кг 4800

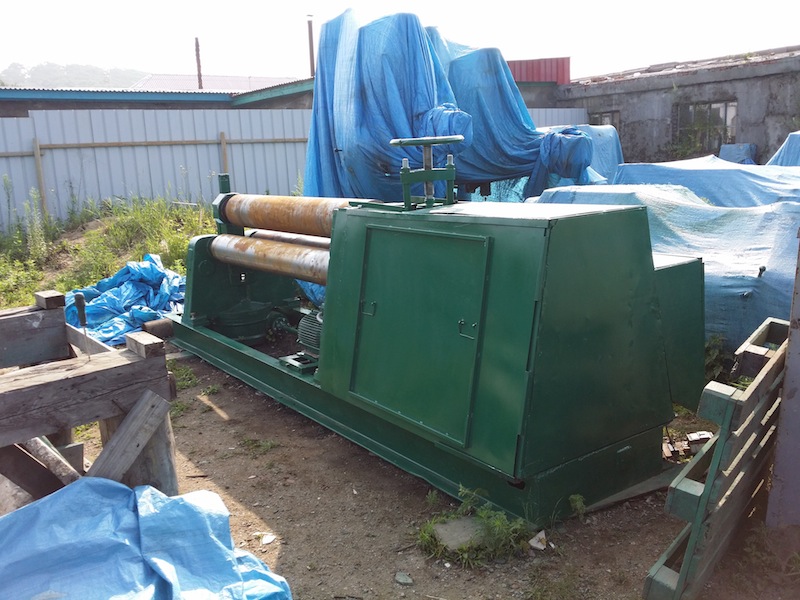

Машина листогибочная трехвалковая И 2222Б симметричная с механическим приводом.

Станина состоит из сварного основания и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.

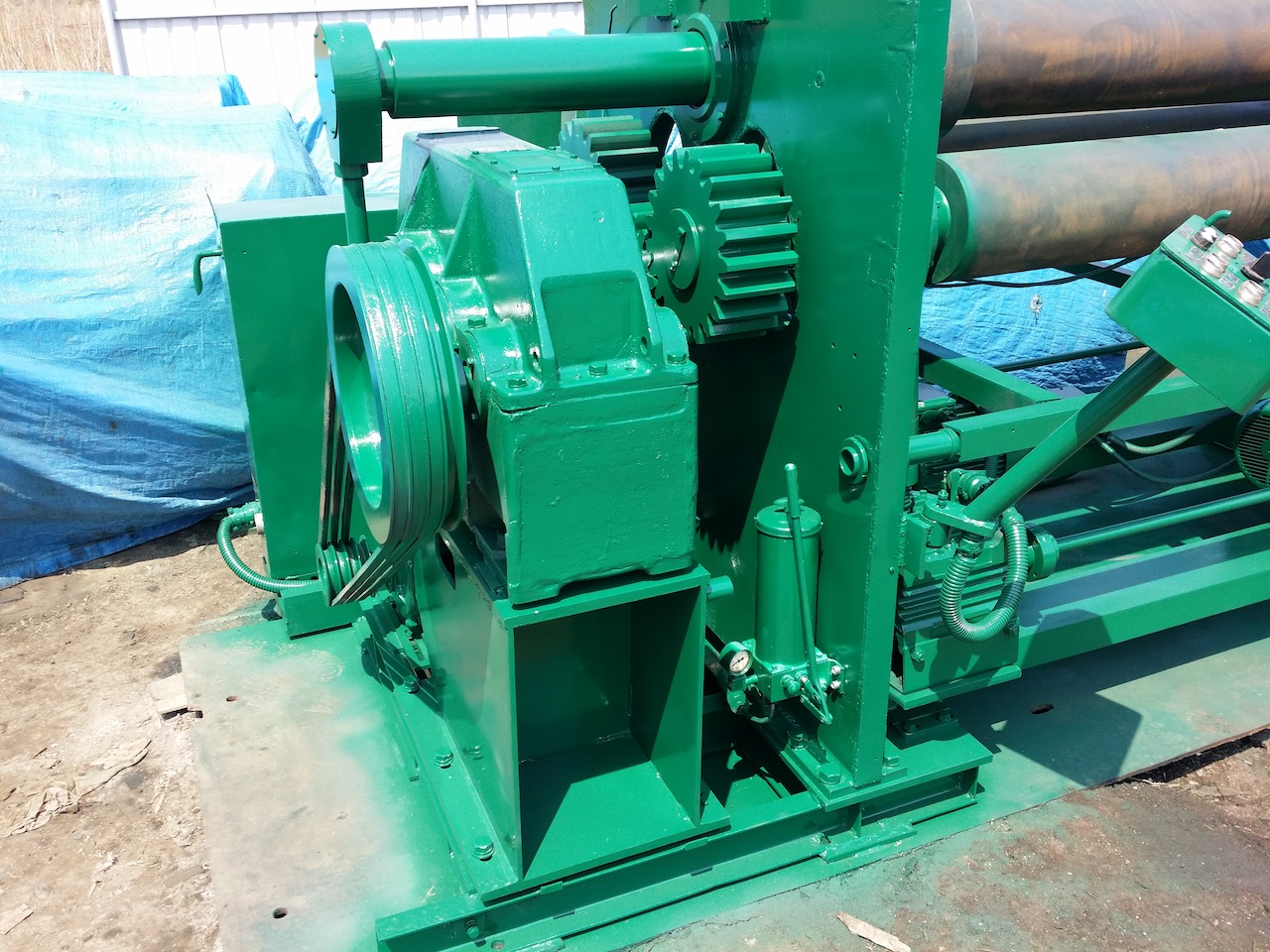

На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.

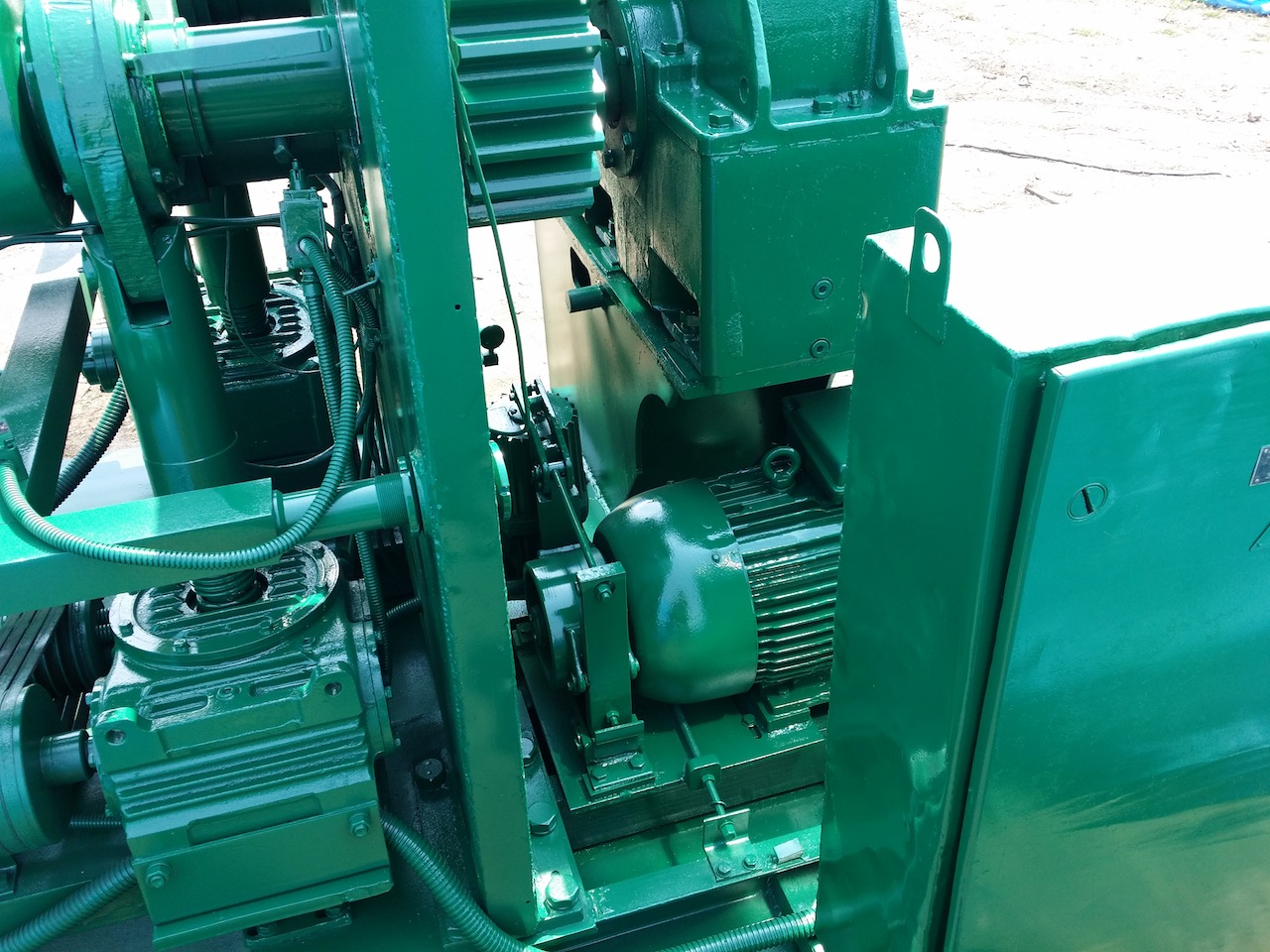

Приводные валки приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.

Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.

Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.

Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.

Технические характеристики машины листогибочной 3-х валковой И2222Б:

1. Максимальная толщина изгибаемого листа, мм 16.
2.Максимальная ширина изгибаемого листа, мм 2000?
3. Диаметр верхнего валка, мм – 280?
4. Габаритные размеры в плане, мм:?
- слева-направо 5040?
- спереди-назад 1350?
- высота над уровнем пола, мм 1720?
5. Масса, кг – 7000

?

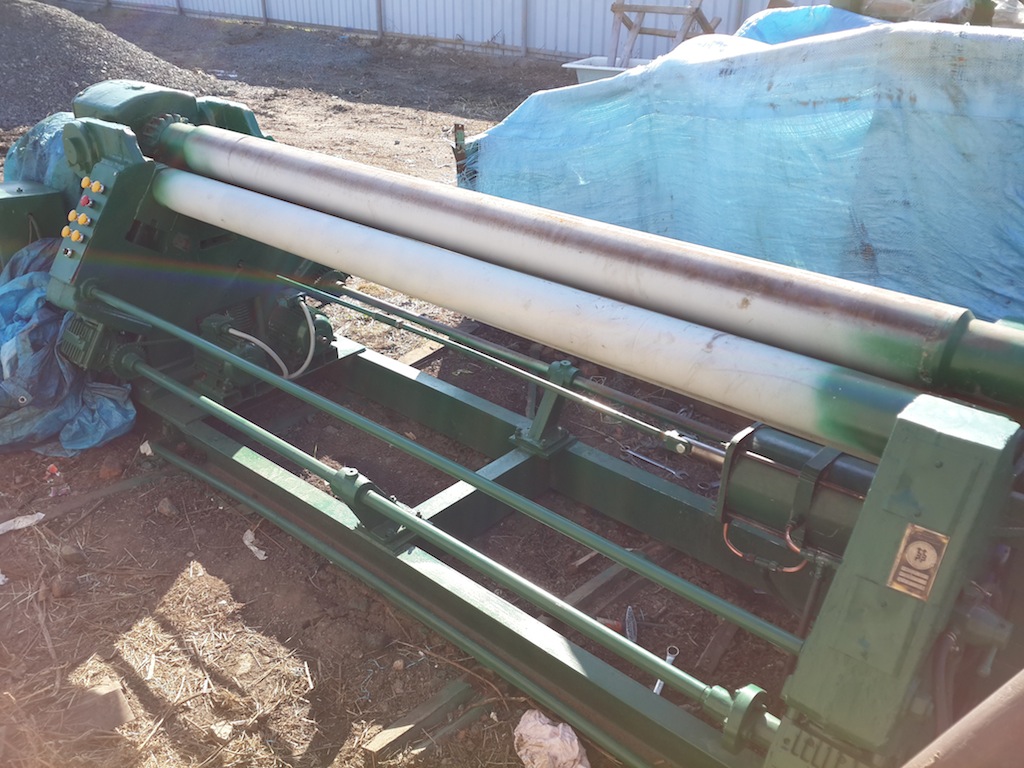

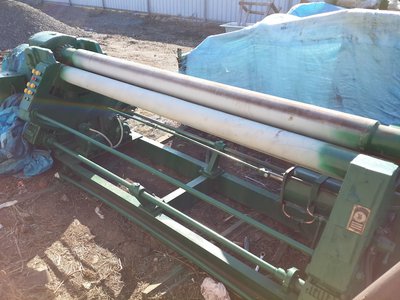

Вальцы четырёх валковые СТД-14 предназначены для вальцевания стальных листов в цилиндрические заготовки без предварительного подгиба кромок.

Технические характеристики:
Количество валков, шт 4
Толщина вальцуемого листа, мм, не более 5
Ширина вальцуемого листа, мм 2500
Диаметр главных валков (верхнего и нижнего) мм 170
Диаметр боковых валков (правого и левого) мм 140
Наименьший диаметр вальцуемой заготовки, мм 250
Скорость гибки, м/мин 9
Скорость подъёма боковых волков, м/мин 0,138
Мощность главного привода, кВт 3
Мощность привода подъема валов, кВт 3
Общая мощность привода, кВт 6
Габаритные размеры, мм, не более 4500х1220х1230
Масса, кг, не более 3500

И много других станков
