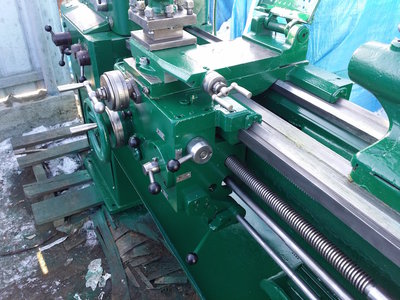

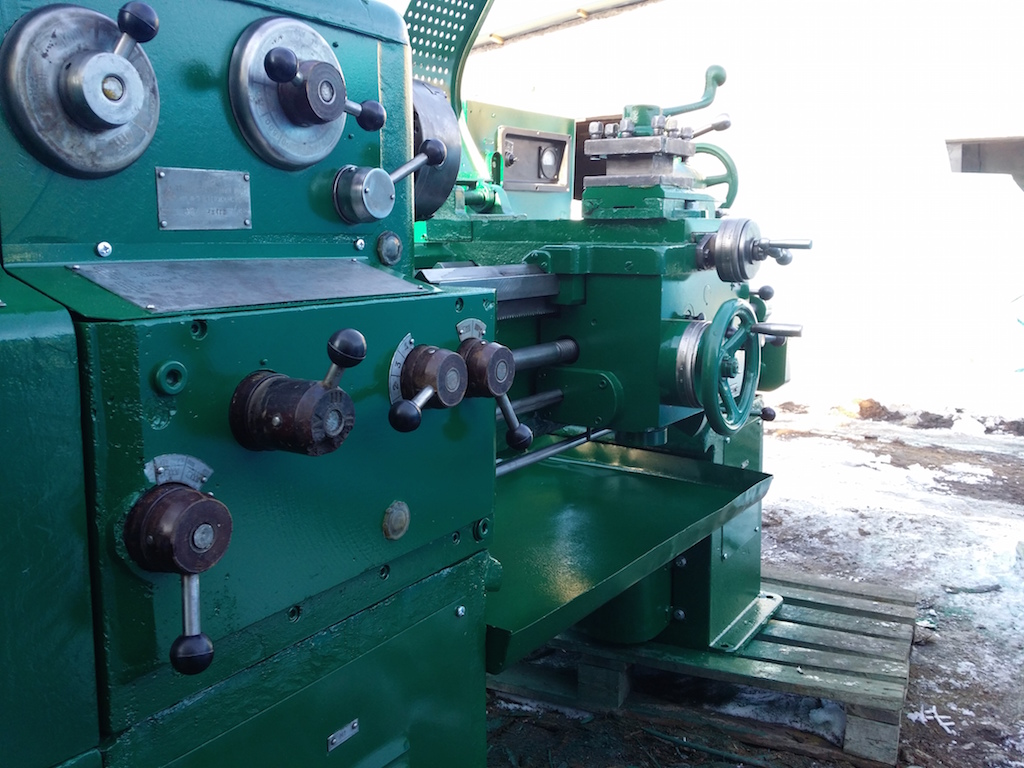

1М61 станок токарно-винторезный универсальный предназначен для выполнения разнообразных токарных работ в механических цехах в условиях мелкосерийного и единичного производства.
Изменение скорости вращения производится переключением шестерен, реверсирование — реверсом электродвигателя.
Технические характеристики станка 1М61
Наименование параметра 1М61
Основные параметры
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки над станиной, мм 320
Наибольший диаметр заготовки над суппортом, мм 160
Наибольшая длина заготовки (РМЦ), мм 710, 1000
Наибольшая длина обтачивания, мм 640
Высота центров, мм 170
Наибольшее рассояние от оси центров до кромки резцедержателя, мм 180
Высота резца, установленного в резцедержателе, мм 25
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 35
Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм 32
Число ступеней частот прямого и обратного вращения шпинделя 24
Частота прямого и обратного вращения шпинделя, об/мин 12,5...1600
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 М5
Конец шпинделя по ГОСТ 12593-72 6К
Торможение шпинделя есть
Подачи
Наибольшее продольное перемещение каретки суппорта, мм 600
Наибольшее поперечное перемещение суппорта, мм 200
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 120
Цена деления лимба верхнего суппорта (резцовых салазок), мм 0,05
Число ступеней продольных и поперечных подач 17
Пределы скорости продольных подач, мм/об 0,08...1,2
Пределы скорости поперечных подач, мм/об 0,04...0,6
Количество нарезаемых резьб метрических 13
Пределы шагов нарезаемых резьб метрических, мм 0,5..6
Количество нарезаемых резьб дюймовых 16
Пределы шагов нарезаемых резьб дюймовых 3,5...48
Количество нарезаемых резьб модульных 10
Пределы шагов нарезаемых резьб модульных 0,25...3
Количество нарезаемых резьб питчевых 16
Пределы шагов нарезаемых резьб питчевых 7...96
Предохранитель от перегрузки
Блокировка продольных и поперечных подач
Выключающие продольные упоры
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более
Задняя бабка
Наибольшая длина перемещения пиноли задней бабки, мм 100
Наибольшее перемещение задней бабки, мм ±12
Центр в пиноли задней бабки Морзе 4
Электрооборудование
Количество электродвигателей на станке 2
Электродвигатель главного привода, кВт 4
Электродвигатель насоса охлаждения, кВт 0,12
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2055 х 1095 х 1450
Масса станка, кг 1260
