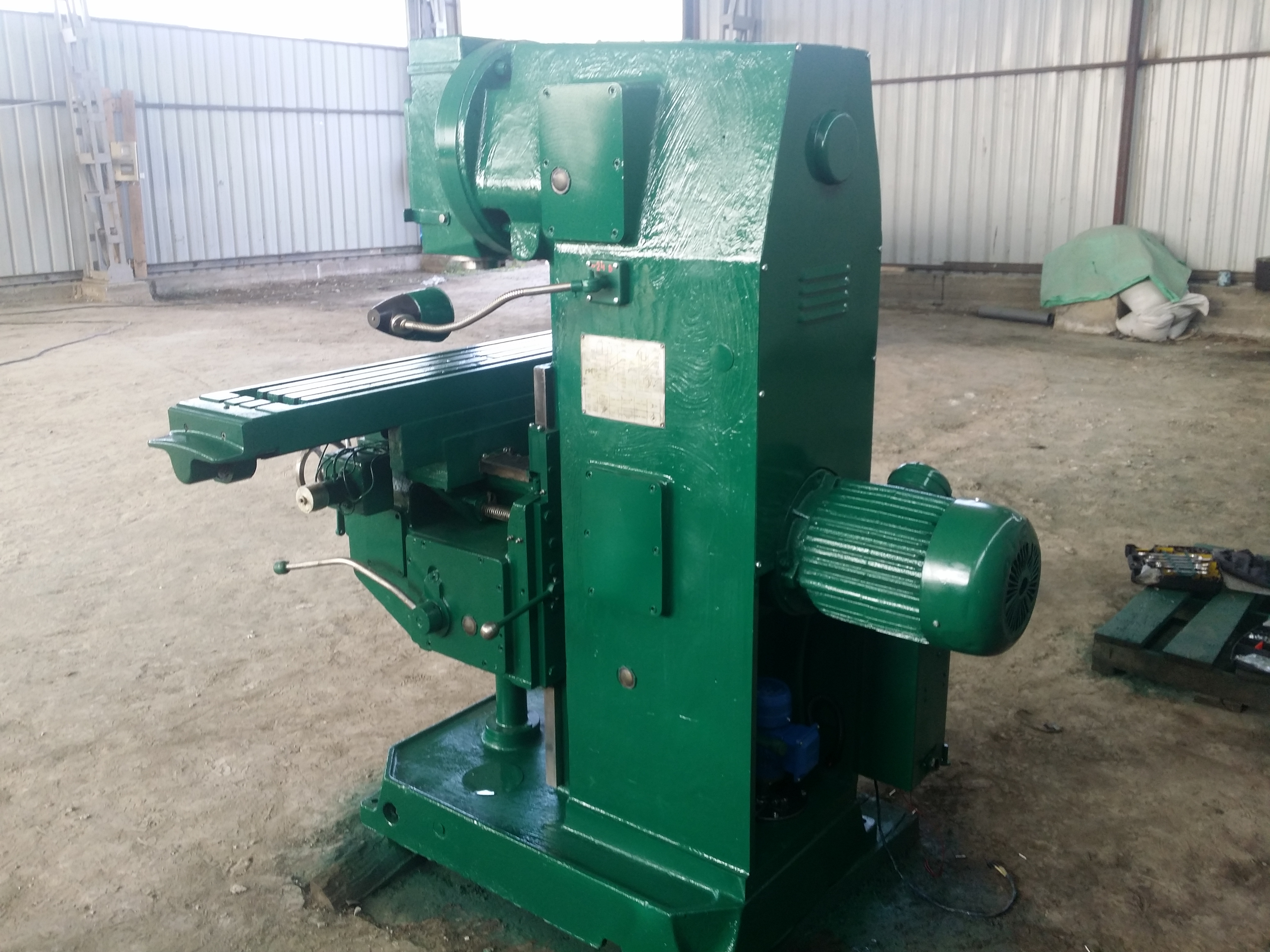

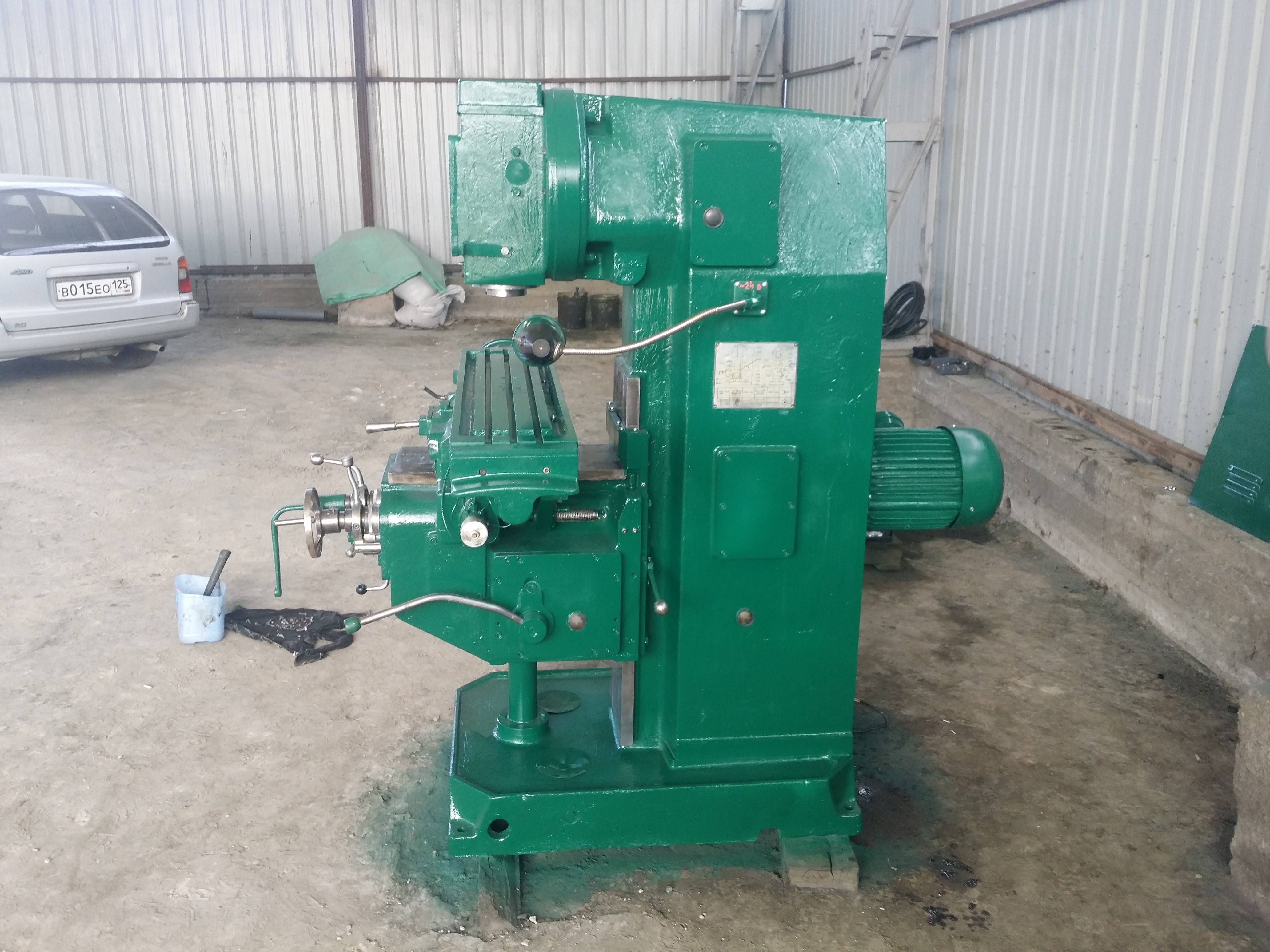

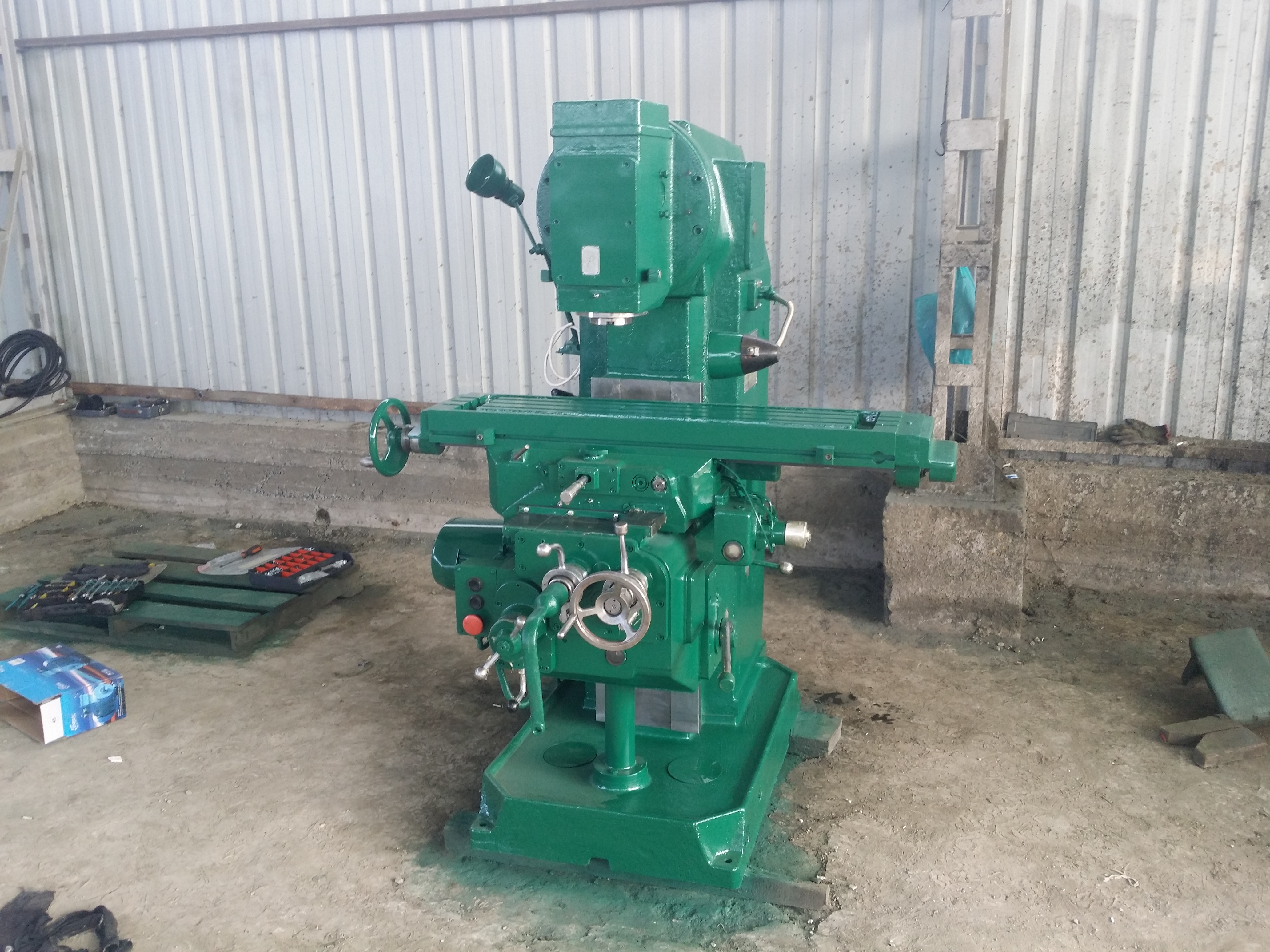

Универсальный консольно-фрезерный станок 6Р11 предназначен для обработки различных изделий из стали, чугуна, цветных металлов и пластмасс цилиндрическими, торцовыми, дисковыми, угловыми и специальными фрезами. Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания. Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях. Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта. Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.
Технические характеристики станка 6Р11
Класс точности по ГОСТ 8-71 и ГОСТ 8-82 Н
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 250
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее перемещение стола продольное (ось X), мм 630
Наибольшее перемещение стола поперечное (ось Y), мм 200
Наибольшее перемещение стола вертикальное (ось Z), мм 350
Наименьшее и наибольшее расстояние от торца шпинделя до стола 50 - 400
Расстояние от оси вертикального шпинделя до направляющих стойки, мм 285
Наибольший угол поворота стола, град нет
Цена одного деления шкалы поворота стола, град нет
Перемещение стола на одно деление лимба (продольное, поперечное), мм 0,05
Перемещение стола на одно деление лимба (вертикальное), мм 0,025
Перемещение стола на один оборот лимба продольное и поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 3
Шпиндель
Ход гильзы шпинделя, мм 60
Частота вращения шпинделя, об/мин 31,5 - 1600
Количество скоростей шпинделя 18
Эскиз конца шпинделя 45 ГОСТ 836-72
Конус шпинделя 45
Механика станка
Быстрый ход стола продольный и поперечный, мм/мин 3150
Быстрый ход стола вертикальный, мм/мин 1050
Число ступеней рабочих подач стола 16
Пределы рабочих подач. Продольных и поперечных, мм/мин 25 - 800
Пределы рабочих подач. Вертикальных, мм/мин 8,3-266,7
Выключающие упоры подачи (продольной, поперечной, вертикальной) есть
Блокировка ручной и механической подачи (продольной) нет
Блокировка ручной и механической подачи (поперечной, вертикальной) есть
Торможение шпинделя (муфта) есть
Предохранение от перегрузки (шариковая пара) есть
Электродвигатель привода главного движения, кВт 5,5
Габариты станка , мм 1480 х 2360 х 2360
Масса , кг 2360
