Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

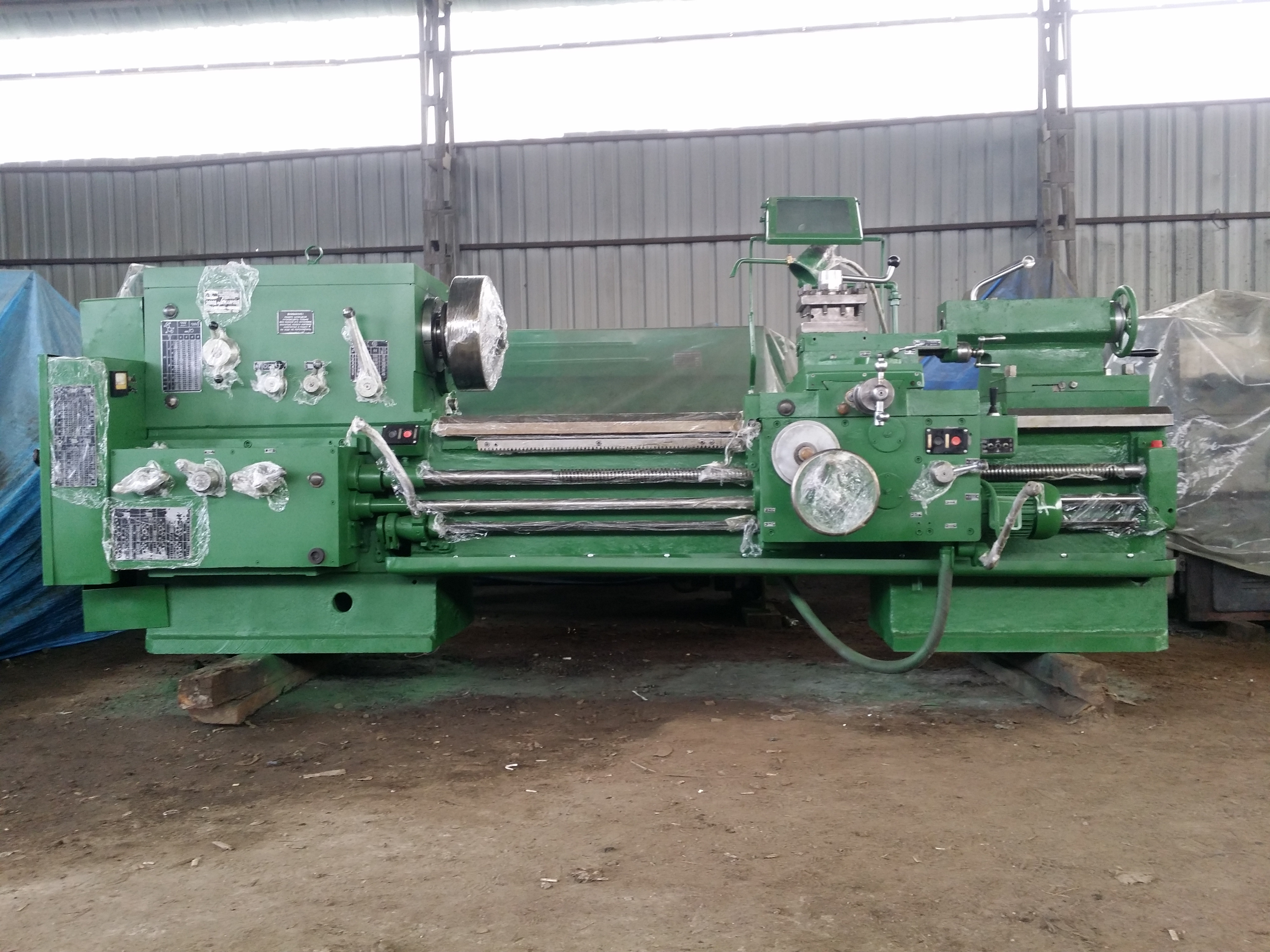

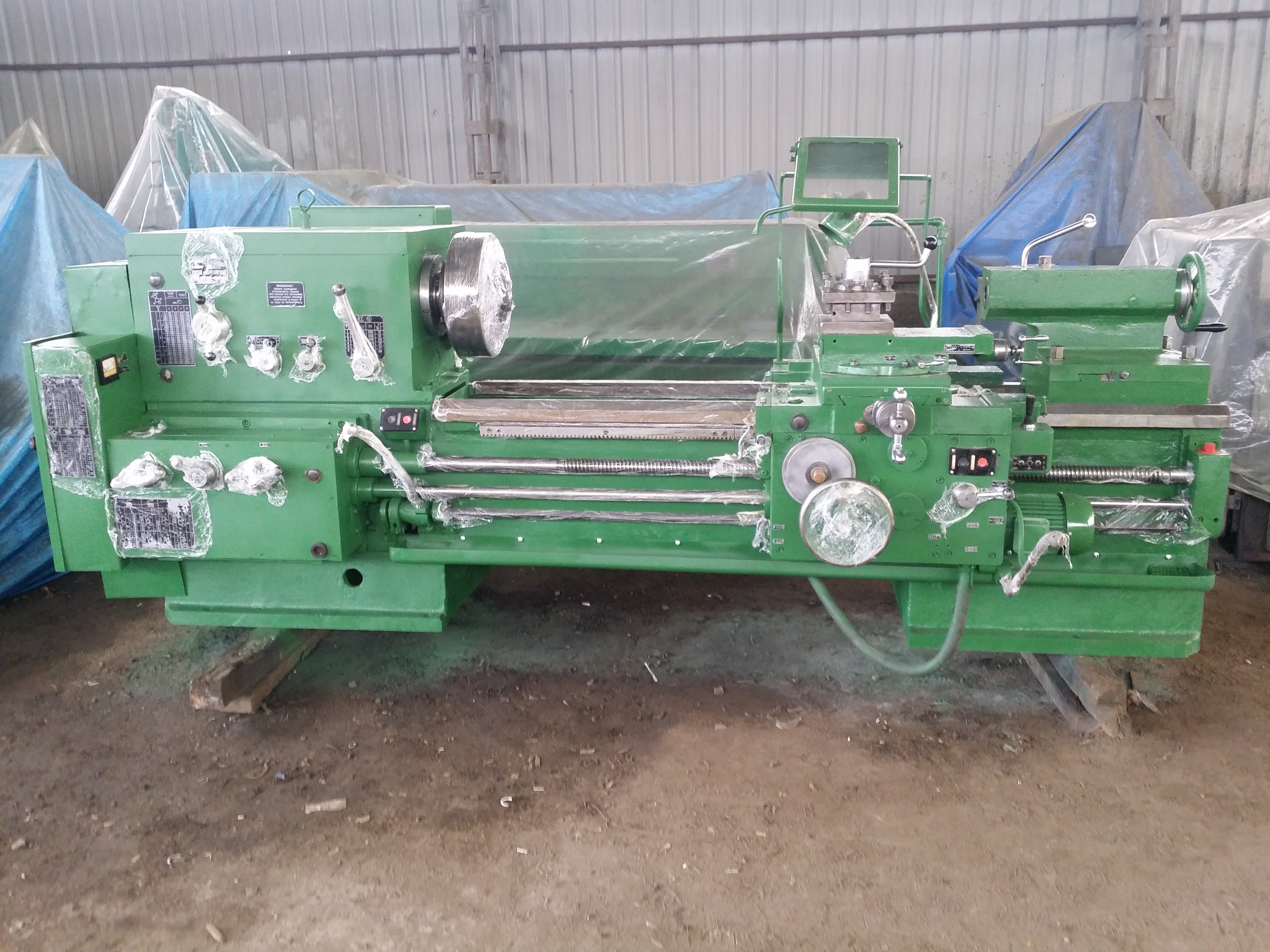

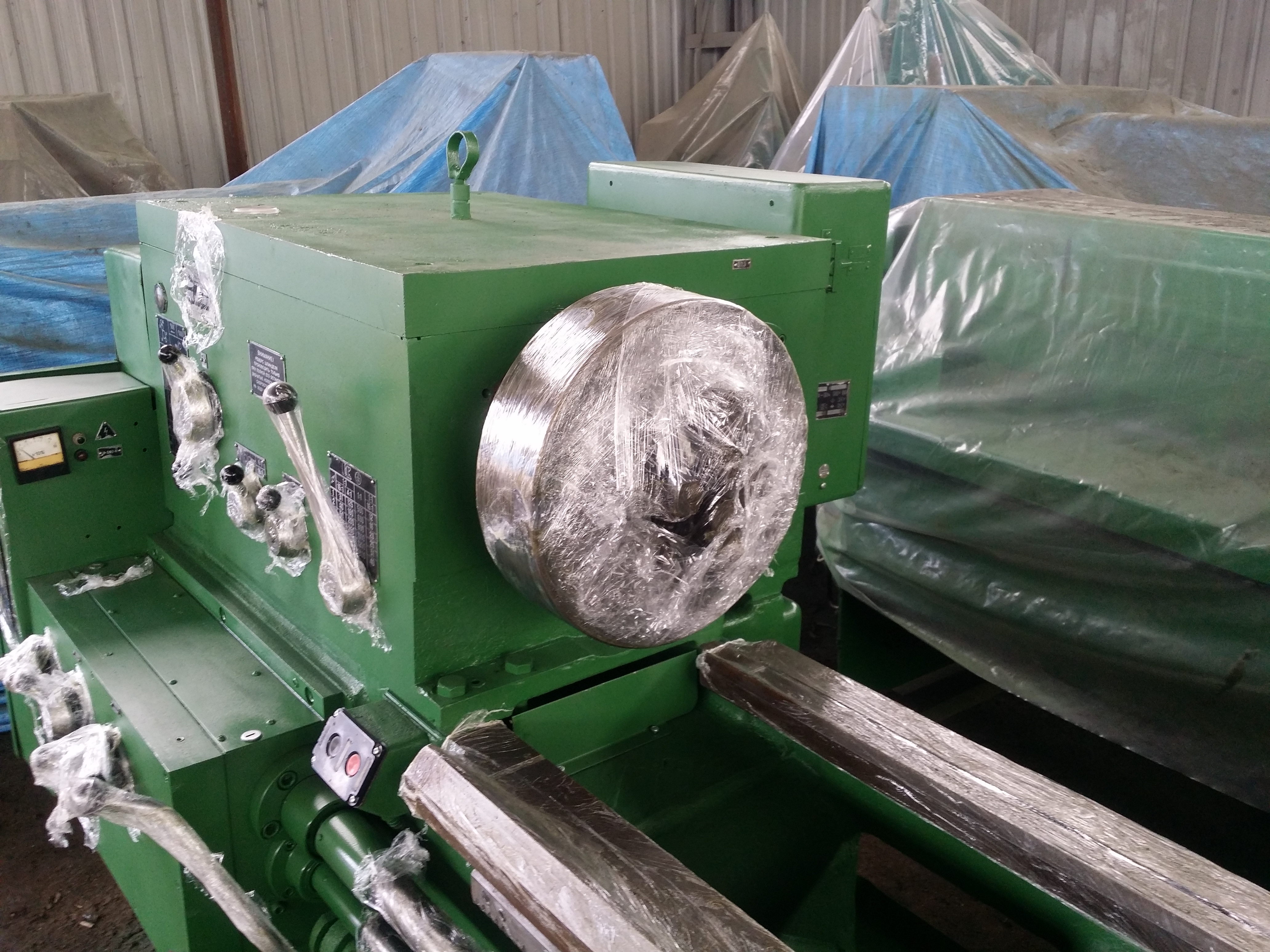

Продам 1м63мф101 станок токарно-винторезный универсальный повышенной мощности.
Базовой моделью при проектировании станка 1м63мф101 является станок 1м63Б.

Токарно-винторезные станки 163 серии одни из самых распространённых на территории бывшего СССР, предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства.

На 1м63мф101 станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой)

Наименование параметра 1м63Мф101
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм 630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 350
Высота центров, мм 315
Наибольшая длина устанавливаемой детали РМЦ, мм 1500
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 335
Высота резца, установленного в резцедержатель, мм 32
Наибольшая масса обрабатываемой детали, кг 2000
Шпиндель
Частота прямого/ обратного вращения шпинделя, об/мин 12,5..1600/22,4..2240
Количество прямых/ обратных скоростей шпинделя 22/ 11
Диаметр отверстия в шпинделе, мм 83
Центр в шпинделе по ГОСТ 13214-79 Морзе 6
Конец шпинделя по ГОСТ 12593-72 8м
Размер внутреннего конуса шпинделя Метрический 100
Наибольший крутящий момент на шпинделе, кНм 3,3
Торможение шпинделя есть
Суппорт. Подачи
Наибольшее перемещение продольное/ поперечное, мм 1360/ 400
Количество подач продольных/ поперечных/ резцовых салазок 32/ 32/ 32
Пределы рабочих подач продольных/ поперечных/ резцовых салазок, мм/об
0,06-1,4
0,024-0,518
0,019-0,434
Пределы увеличенных подач подач продольных/ поперечных/ резцовых салазок, мм/об
0,24-5,6
0,096-2,072
0,076-1,736
Пределы/ количество шагов метрических резьб, мм 1-224/ 46
Пределы/ количество шагов дюймовых резьб, ниток/дюйм 28-0,25/ 31
Пределы/ количество шагов модульных резьб, модуль 0,25-56/ 37
Пределы/ количество шагов питчевых резьб, питч диаметральный 112-0,5 /30
Скорость быстрых перемещений продольных/ поперечных, м/мин 4,5/ 1,6
Наибольшее усилие резания, допускаемое механизмом подач, кН 2,22
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм 1/ 0,05
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм 300/ 5
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 220
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления лимба при перемещении резцовых салазок, мм 0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм 5
Задняя бабка
Наибольшее перемещение пиноли, мм 240
Поперечное смещение задней бабки, мм ±10
Конус под центр в пиноли Морзе 5
Диапазон измерений перемещения, мм 0,01...9999,99
Дискретность отсчета, мкм 10
Количество электродвигателей на станке 3
Электродвигатель главного движения, кВт (об/мин) 18,5 (1465)
Электродвигатель быстрых перемещений, кВт (об/мин) 1,1 (1400)
Электродвигатель насоса СОЖ, кВт (об/мин) 0 0,12 (2800)
Габариты станка (длина, ширина, высота), мм 3655 х 1590 х 1420
Масса станка, кг 4400

И много других станков.
