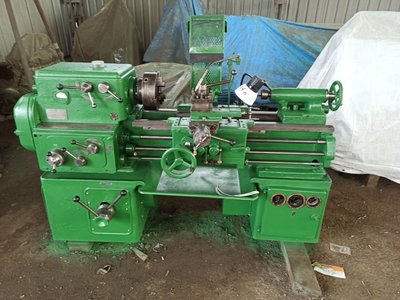

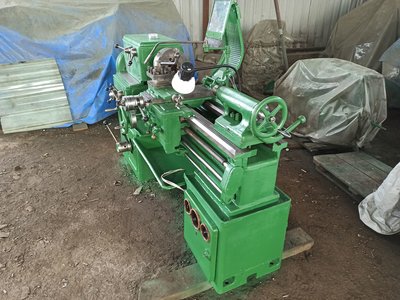

Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

Производителем токарно-винторезных универсального станка 1А616 является Средневолжский станкостроительный завод СВСЗ
Станок предназначен для токарной обработки сравнительно небольших деталей, диаметром до ? 320 мм из различных материалов как быстрорежущими, так и твердосплавными инструментами. На станке можно нарезать резцом метрические, дюймовые, модульные и питчевые резьбы.
Привод движения резания у станка модели 1А616 является разделенным. Он состоит из двенадцатиступенчатой коробки скоростей, выполненной как отдельный узел, и переборного устройства, расположенного в шпиндельной бабке. Электродвигатель, коробка скоростей, переборное устройство и шпиндель, соединенные двумя клиноременными передачами составляют привод движения резания.
Шпиндель станка получает 24 скорости вращения (9..1800 или 11,2..2240 об/мин), причем 3 скорости совпадают по величине при работе с перебором и без перебора. Таким образом, шпиндель получает 21 различную скорость вращения. 12 скоростей вращения напрямую от коробки скоростей через клиноременную передачу и разгруженный приемный шкив (через зубчатую муфту) и 12 скоростей вращения через переборные шестерни. Для включения перебора или зубчатой муфты служит правая рукоятка на передней бабке.
Изменение чисел оборотов шпиндели производится за счет перемещения блоков шестерен по шлицевым валам при помощи двух рукояток, выведенных на переднюю стенку коробки скоростей. Реверс шпинделя осуществляется фрикционной муфтой. Торможение — электромагнитной муфтой подключением постоянного тока в обмотку статора электродвигателя.

Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки, обрабатываемой над станиной, мм 320
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 180
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 170
Высота оси центров над плоскими направляющими станины (высота центров), мм 165
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 35
Частота прямого вращения шпинделя, об/мин 11,2..2240
Число ступеней частот прямого вращения шпинделя 21
Частота обратного вращения шпинделя, об/мин 11,2..2240
Число ступеней частот обратного вращения шпинделя 21
Размер внутреннего конуса в шпинделе, М Морзе 5
Конец шпинделя по ГОСТ 12593-72 6К
Торможение шпинделя есть
Блокировка рукояток есть
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм 670/ 670/ 670
Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм 195/ - /195
Цена деления лимба продольного/поперечного перемещения суппорта, мм 1/0,05
Продольное перемещение на один оборот лимба, мм 110
Поперечное перемещение на один оборот лимба, мм 5
Пределы продольных рабочих подач, мм/об 0,05..2,5
Пределы поперечных рабочих подач, мм/об 0,05..1,5
Пределы шагов нарезаемых резьб метрических, мм 0,5..6
Пределы шагов нарезаемых резьб дюймовых 48..2,5
Пределы шагов нарезаемых резьб модульных 0,25..5
Пределы шагов нарезаемых резьб питчевых 128..1,25
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 120
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Задняя бабка
Конус отверстия в пиноли задней бабки по ГОСТ Морзе 4
Наибольшее перемещение пиноли, мм 120
Перемещение пиноли на одно деление лимба, мм 1
Величина поперечного смещения корпуса бабки, мм ±10
Привод главного движения, кВт 4,5
Габариты , мм 2135 х 1225 х 1220
Масса , кг 1500

И много других станков.
