Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе

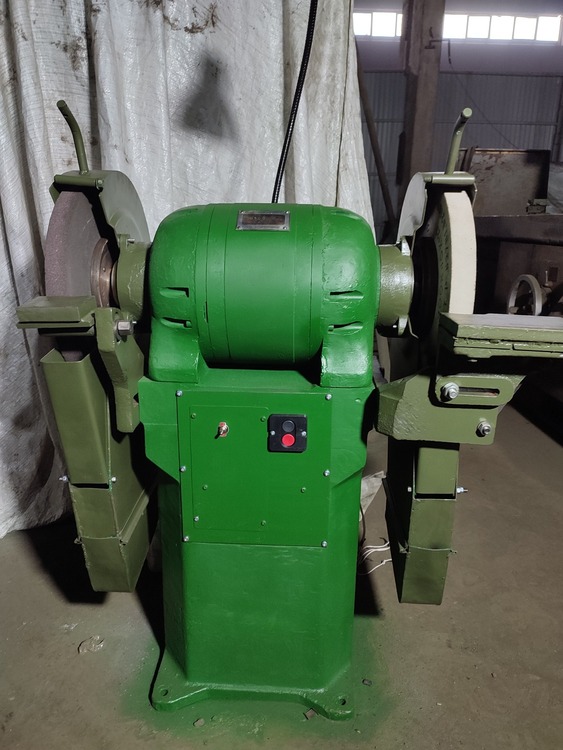

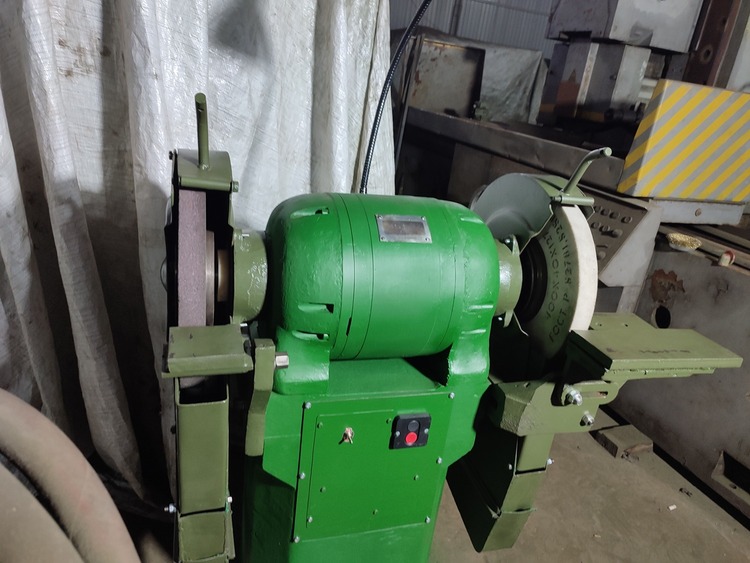

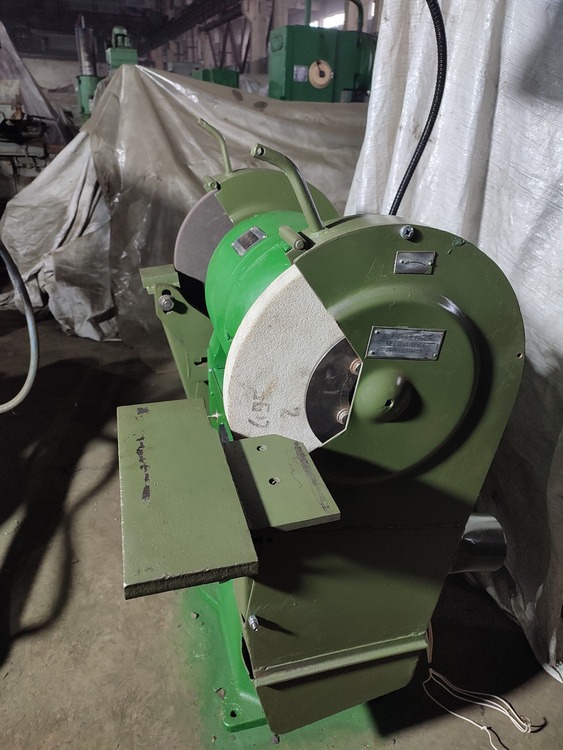

3Б634 станок точильно-шлифовальный напольный. Назначение, область применения
Точильно-шлифовальный станок с двумя кругами модели 3Б634 предназначен для выполнения следующих операций:
• заточки быстрорежущих и оснащенных пластинками твердого сплава резцов высотой до 100 мм;
• заточки сверл диаметром 12..50 мм;
• заточки слесарного инструмента;
• снятия заусениц, фасок и других слесарных работ;
• полировки деталей
Особенности конструкции и принцип работы станка 3Б634
Основной частью точильно-шлифовального станка 3Б634 является шлифовальная головка В головку вмонтирован двухскоростной электродвигатель, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора расположены в корпусе с двумя крышками, в которых размещены шарикоподшипниковые опоры шпинделя .

Технические характеристики точильного шлифовального станка 3Б634
Наименование параметра 3Б634
Шлифовальный круг
Количество шлифовальных кругов 2
Тип шлифовальных кругов ПП 400х50х203 ПВ 400х50х203
Наружный диаметр круга, мм 400
Высота круга, мм 50
Посадочный диаметр круга, мм 203
Высота центров от основания, мм 900
Рекомендуемая высота затачиваемых резцов, мм 6-100
Диаметр затачиваемых сверл, мм 6-60
Угол при вершине сверла, град 70-140
Задний угол, град до 20
Угол поворота, град +20..-1
Диаметр контактного ролика, мм 400
Ширина шлифовальной ленты, мм 80
Длина шлифовальной ленты, мм 3000
Усилие натяжения шлифовальной ленты, Н до 1000
Наибольший диаметр полировального круга, мм 400
Наибольшая высота полировального круга, мм 55
Диаметр отверстия полировального круга, мм 50
Шпидель
Частота вращения, 1/мин 720/ 1440
Максимальная скорость резания, м/с 15/ 30
Конец шлифовального шпинделя (диаметр/длина), мм 40/ 40
Электрооборудование
Электродвигатель привода, кВт 3,2/ 5,3
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1000 х 665 х 1230
Масса станка, кг 425

И много других станков
