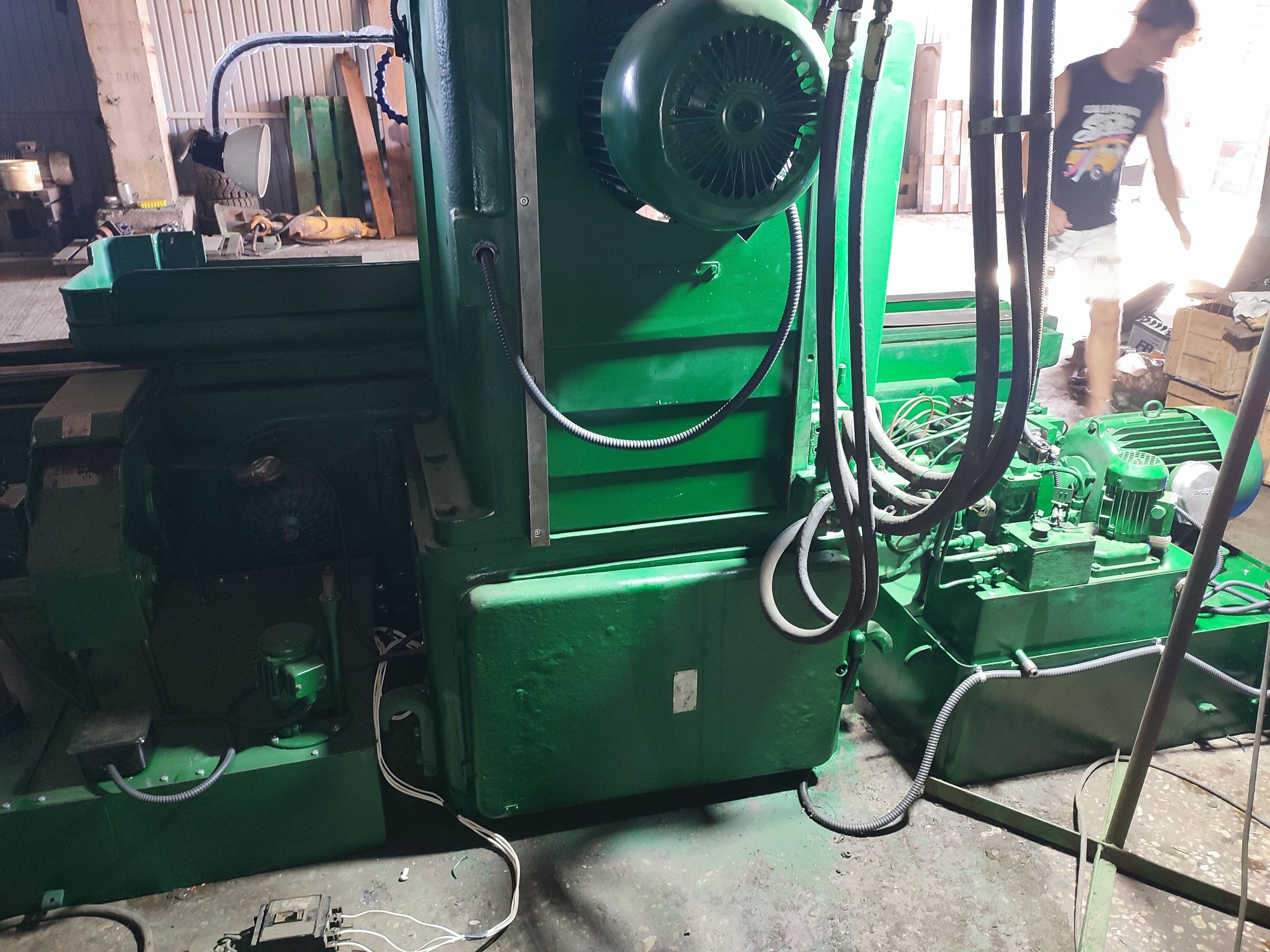

Станок в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

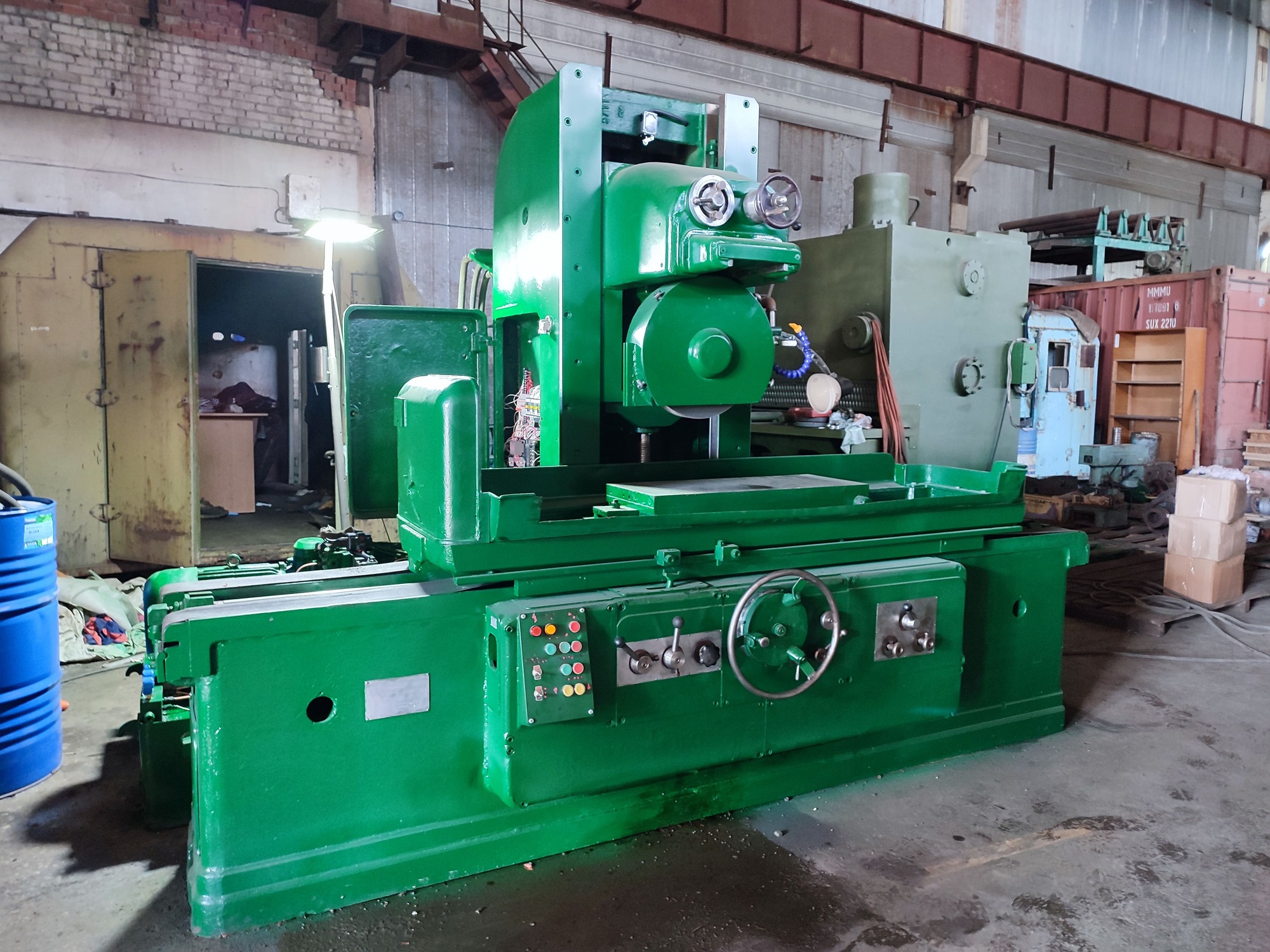

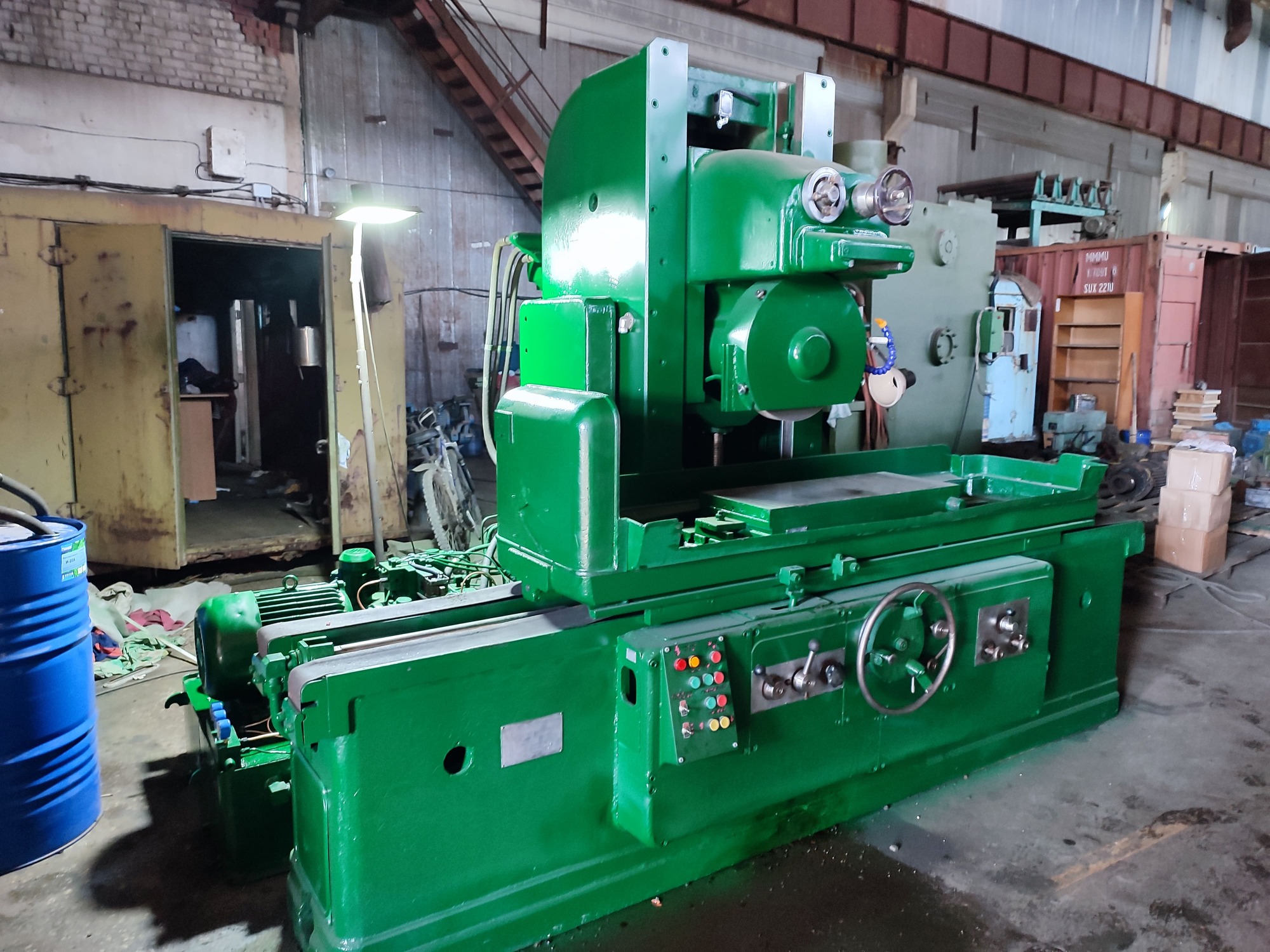

Продам 3Б722 станок плоскошлифовальный с горизонтальным шпинделем универсальный.

Главное движение в станке — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Шлифовальный круг крепится на конце шпинделя шлифовальной бабки. Обрабатываемую деталь устанавливают на столе станка. В процессе работы стол получает прямолинейное возвратно-поступательное движение, а шлифовальный круг — вращательное. Если ширина обрабатываемой детали больше ширины круга, то шлифовальной бабке сообщается периодическая поперечная подача после каждого одинарного или двойного хода стола. Шпиндельной бабке с кругом сообщается также вертикальная подача для снятия необходимого припуска.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться на магнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлениях.

Наименование параметра 3Б722
Основные параметры
Класс точности по ГОСТ 8-82 П
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 1000 х 360 х 400
Расстояние от оси шпинделя до зеркала стола, мм 190..630
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 320
Размеры поверхности электромагнитной плиты (длина х ширина), мм 900 х 320
Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм 300..1050
Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин 2..40
Шлифовальная бабка
Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм 325...450
Размеры шлифовального круга (внутренний диаметр/ высота), мм 203/ 63
Число оборотов шлифовального круга в минуту 1460
Наибольший допустимый крутящий момент на шпинделе, кгс*м 6,7
Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр) 1/ 1:5/ 80
Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм 400
Цена деления лимба поперечного перемещения шлифовальной бабки, мм 0,05
Поперечное перемещение шлифовальной бабки на один оборот лимба, мм 4,5
Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин 0,05..3,0
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход 1..30
Наибольшее вертикальное перемещение шлифовальной бабки, мм 440
Цена деления лимба вертикального перемещения шлифовальной бабки, мм 0,005
Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм 1,0
Автоматические вертикальные подачи шлифовальной бабки, мм 0,005..0,1
Скорость вертикального ускоренного перемещения, м/мин 0,450

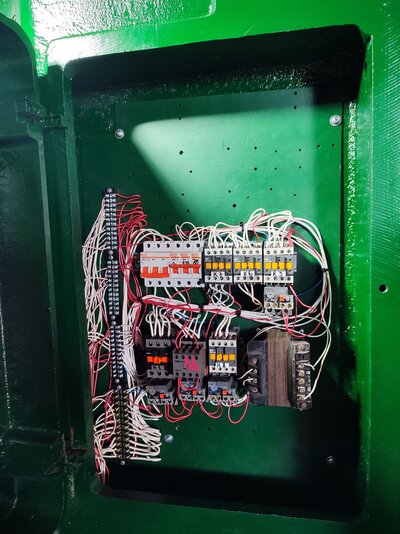

Привод и электрооборудование станка
Электродвигатель шпинделя шлифовальной бабки (М1), кВт 10

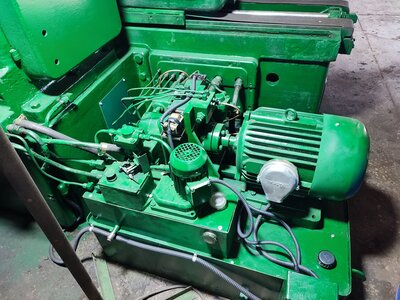

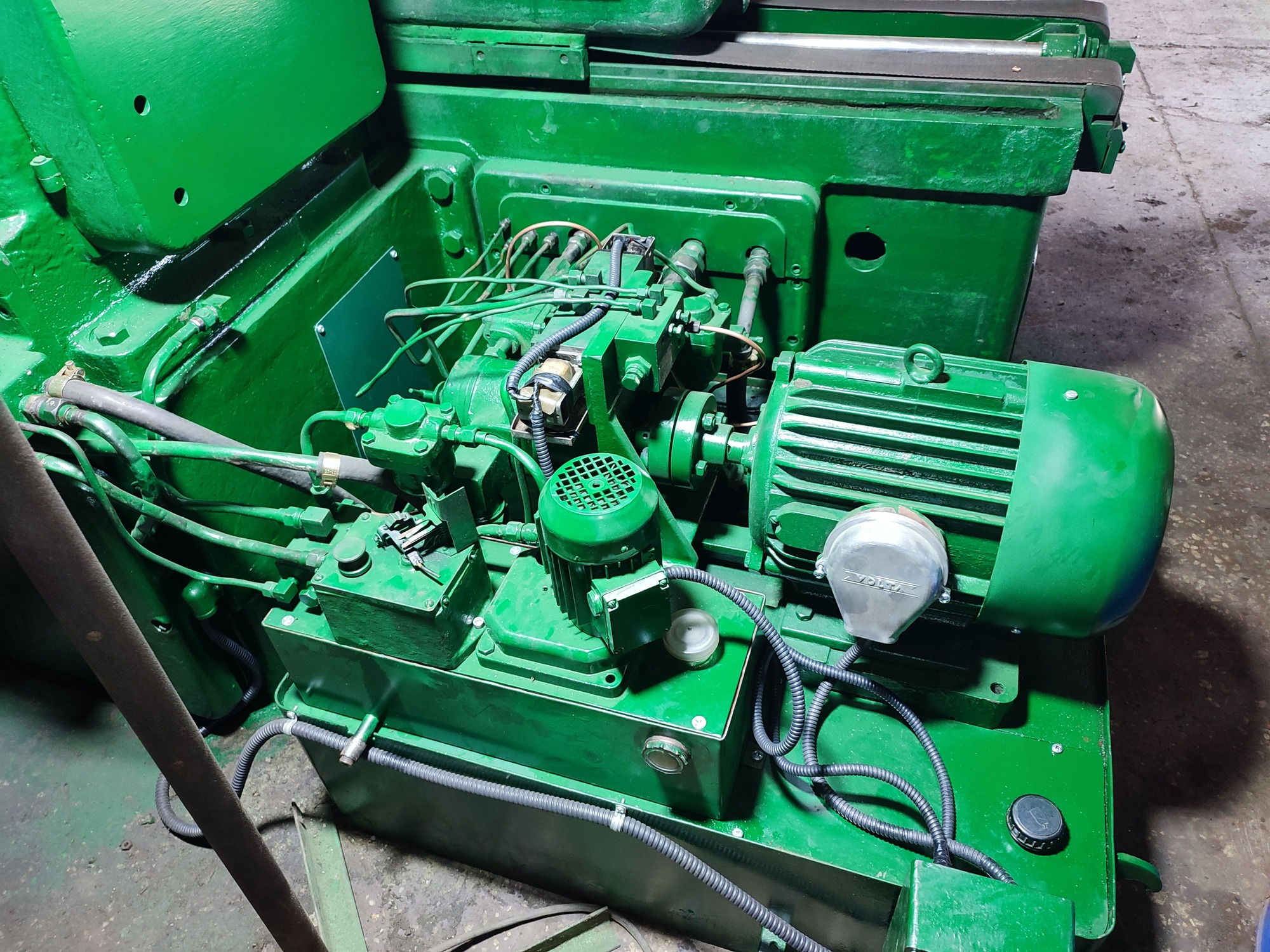

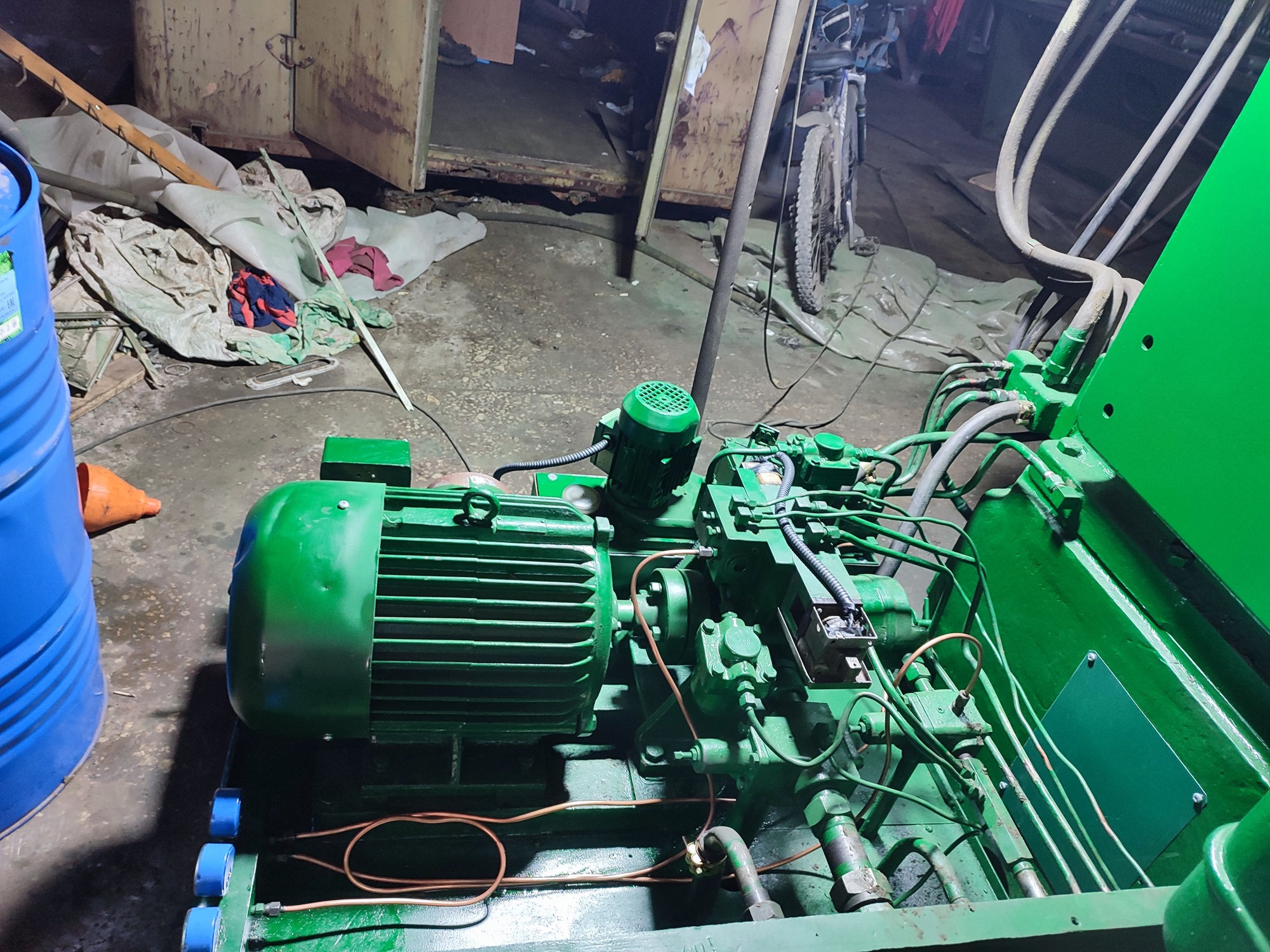

Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт 5,5
Электродвигатель насоса системы смазки (М4), кВт 0,12
Электродвигатель насоса системы охлаждения (М6), кВт 0,12
Электродвигатель магнитного сепаратора (М7), кВт 0,12
Электродвигатель вертикального ускоренного перемещения шлифовальной бабки (М12), кВт 1,1
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм 3410 х 2020 x 2290
Масса станка, кг 6950

И много других станков.
