Терморегулятор UTH-JP предназначен для управления системами электрического обогрева, с целью поддержания комфортной температуры в то время, когда в этом есть необходимость. Вам больше не нужно думать об управлении обогревом. Вы больше не забудете его включить. Просто укажите терморегулятору время, когда Вам требуется комфортная температура, и терморегулятор сам, основываясь на характеристиках помещения, заранее включит обогрев с таким расчетом, чтобы достигнуть комфортной температуры точно в указанное Вами время.

Номинальное напряжение - 220В
Номинальная частота-50 Гц
Допустимое отклонение (входное, выходное напряжение) – 85-265 В
Ток коммутации - 27А
Коммутируемая мощность - 6 кВт
Индикация включения - красная лампочка
Индикация выключения - зеленая лампочка
Время отключения -1~60 секунд
Диапазон температур - +1…+60 °С
Количество каналов -1
Тип дисплея - цифровой
Габаритные размеры -115х115х48 мм
Цвет – Бело-голубой
Вес – 270 гр
Тип монтажа - встраиваемый

Комплект поставки:
– Терморегулятор UTH-JP
– Датчик температуры
– Паспорт
– Упаковочная коробка

Терморегулятор монтируется и подключается после установки и проверки теплого пола.

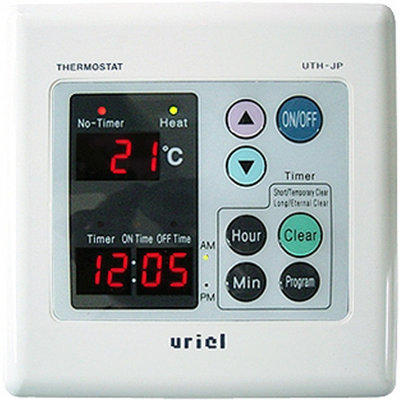

Терморегулятор оснащен выключателем ON/OFF, кнопками регулирования температуры ▼ ▲ и сигнальным светодиодом, индицирующим включенное состояние системы обогрева. Нажатие на кнопку ON/OFF переводит прибор во включенное состояние, повторное нажатие выключает прибор. Нажатие на кнопку ▲ увеличивает температуру нагрева, нажатие на кнопку ▼ уменьшает температуру.

Терморегулятор предназначен для внутреннего монтажа (в стене). Для подключения терморегулятора требуется:
– Подвести к месту крепления терморегулятора провода питания и датчика температуры.
– Выполнить соединение согласно п.4 данного паспорта.
– Закрепить на стене металлический каркас.
– Установить терморегулятор.
– Для включения нажмите на кнопку ON/OFF и с помощью кнопок ▼ ▲ установите нужную Вам температуру. При этом должен загореться светодиод «красного» цвета. По достижению заданной температуры терморегулятор переключится в режим «ожидания» и индикатор поменяется на «зеленый». Нажатие на кнопку ▲ увеличивает температуру нагрева, нажатие на кнопку ▼ уменьшает температуру.

Перед началом использования терморегулятора с режимом «таймер» необходимо после включения выставить время. Для этого нужно нажать на кнопку HOUR и выставить часы (обратите внимание на горящий индикатор AM (до полудня) и PM (после полудня)), затем нажатием на кнопку MIN выставить минуты. После завершения нажать на кнопку PROGRAM. Время установлено.

Кнопка CLEAR предназначена для переключения режимов работы терморегулятора (режим таймер/обычный режим). Долгое нажатие на кнопку CLEAR сбрасывает все настройки «таймера». При переходе на обычный режим горит красный индикатор No-Timer и зеленый индикатор HEAT.
Теперь можно выставить время включения и время выключения таймера.

Для этого нужно нажать кнопку Program.(на табло загорится лампочка ON и появится индикация 00:00 ). Затем с помощью кнопок Hour и Min выставляется время включения термостата. Затем необходимо нажать кнопку Program. На табло появится индикация 00:00 – с помощью кнопок Hоur и Min, выставляем время выключения терморегулятора. Температура выставляется до начала процесса программирования. Для завершения программирования нужно нажать Program.

Память терморегулятора может хранить до 5 разных режимов в день. Для отмены всех установленных ранее программ необходимо нажать Clear.
